HM 1005

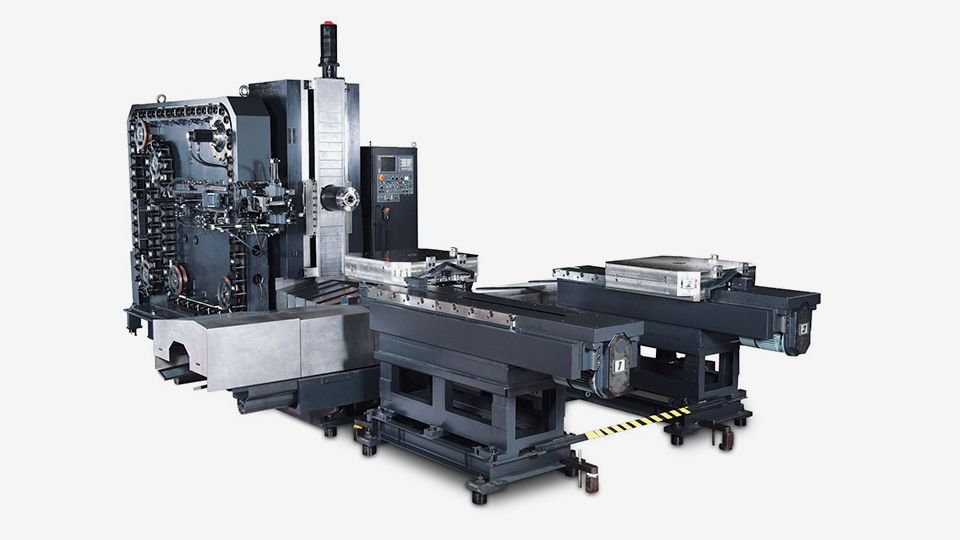

Серия HM – это горизонтальные силовые двухпаллетные обрабатывающие центры. Конструкция станины,
направляющие скольжения и мощные шпиндели с передачей крутящего момента через двуступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой производительностью.
направляющие скольжения и мощные шпиндели с передачей крутящего момента через двуступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой производительностью.
Особенности данной серии:
— цельная конструкция станины
— передача крутящего момента через двуступенчатый редуктор
— конус шпинделя BT-50
— инструментальный магазин на 60 — 120 позиций
— направляющие скольжения
— частота вращения шпинделя 6000 об/мин

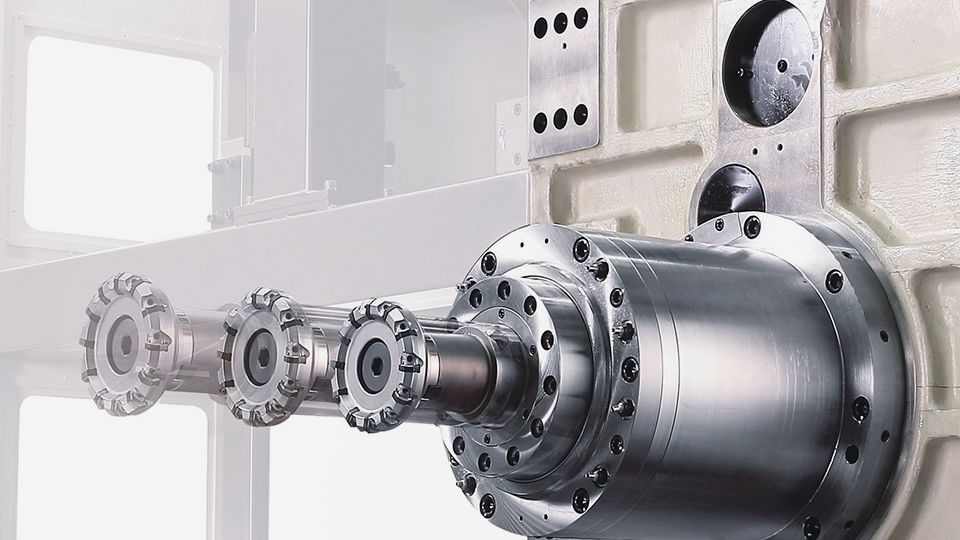

Мощные шпиндели с передачей крутящего момента через двуступенчатый редуктор, направляющие скольжения и высокопрочная цельная конструкция станины, обеспечивают стабильные условия механической обработки на тяжелых режимах резания и высокую производительность.
— цельная конструкция станины
— передача крутящего момента через двуступенчатый редуктор
— конус шпинделя BT-50
— инструментальный магазин на 60 — 120 позиций
— направляющие скольжения
— частота вращения шпинделя 6000 об/мин
Мощные шпиндели с передачей крутящего момента через двуступенчатый редуктор, направляющие скольжения и высокопрочная цельная конструкция станины, обеспечивают стабильные условия механической обработки на тяжелых режимах резания и высокую производительность.
| Тип | Горизонтальный двух-палетный | |
| Производитель | DN Solutions China | |

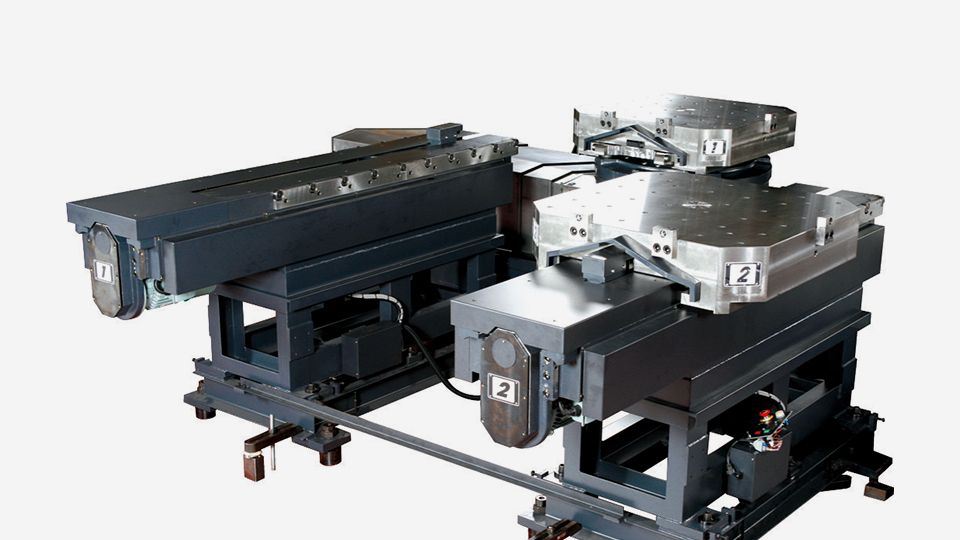

| Размер палеты, мм | 800×800 | |
| Количество палет, шт | 2 | |
| Размеры заготовки (ØxH),мм | 1300×1200 | |
| Конус шпинделя | №50 | |
| Максимальная скорость вращения шпинделя, об/мин | 6000 | |
| Мощность шпинделя, кВт | 22 | |
| Крутящий момент, Н·м | 1675,8 | |
| Перемещение по оси X, мм | 1250 | |
| Перемещение по оси Y, мм | 1000 | |
| Перемещение по оси Z, мм | 1000 | |
| Перемещение оси B, град | 1(0,001) | |
| Ускоренные перемещения оси X, м/мин | 24 | |
| Ускоренные перемещения оси Y, м/мин | 24 | |
| Ускоренные перемещения оси Z, м/мин | 24 | |
| Количество инструментов, ед | 40 (60, 90,120) | |
| Габаритные размеры (ДхШхВ) | 7060х4276×3330 | |
| Вес, кг | 20000 |
